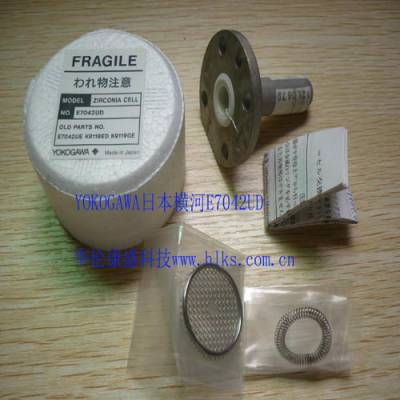

E7042UD 氧化锆锆池

1．氧化锆安装时注意事项如下

（1）安装时轻拿轻放，接线正确后在通电，密封垫上好，螺丝上紧以防抽都外面的空气。

2．氧化锆工作时注意事项

（1）氧化锆在工作时禁止将氧化锆拆卸下来。

（2）氧化锆调试完后，不需要设置或改动程序。

（3）氧化锆在工作时停炉，停炉不停电，特殊情况下需要断电，待 炉温和外界温度相等后断电。

（4）氧化锆和变送器的部件不要轻易拆卸和搬动。

（5）建议（裸露在外面的氧化锆做防雨罩）防止雨水进入表内。

（6）电厂人员不可私自改动仪表程序，若改动后仪表出现问题与我公 司联系（共同解决）。

（7）烟道所在位置不一样，测量出的氧含量也是不一样的， 《特别注意》（对于烟道里水分多的时后，停炉时卸下氧化锆以防造成损坏，由此带来的产品损坏，我公司不与免费维修）

3．氧化锆安装卸载注意事项：

（1）.氧化锆在炉内时一定要慢慢卸载，不要一下将氧化锆抽出来,防止***人员，（冷却太快会造成锆池不能正常工作）

（2）.氧化锆在安装时也要慢推进让锆头有点温度在固定；

（3）.氧化锆的触摸屏是代感应的不要用力去按。

产 品 说 明

横河电机生产的氧化锆氧分析仪被广泛应用于多种行业的燃烧监测与控制过程。
它帮助工业各领域节约能源，这些行业包括能耗行业，诸如钢铁业、电子电力业、石油化工业、制陶业、造纸业、食品业、纺织品业，还包括各种燃烧装置，如焚烧炉、中小型锅炉等。将此分析仪应用于燃烧监测与控制，将有助于充分燃烧，减少CO2、CO、SOx及NOx的排放，从而为防止全球变暖及空气污染做出贡献。特性·液晶可触屏操作简便
·交互式导航操作。显示设定信息、氧气浓度曲线及校正信息(可选)
·可以测量氧气浓度与湿度
·图表型曲线数据显示高度可信测量信息
·氧化锆电导池及加热器可现场替换改良后的操作面板·交互式操作简便、安全
·扩展指示模式，可进行自定义配置
·背光式LCD显示，即使在光照不强的地方也可以查看数据
·状态异常时会显示详细信息。不需要查阅操作说明书规格测量对象燃烧排气与混合气中的氧气含量。测量系统氧化锆系统氧气含量0.01～100 vol% O2输出信号4～20 mA DC (负载电阻550V)测量范围O2:在0～100vol%中从0～5任意设定(O2:1 vol%)， 或部分范围。数字通信 (HART)250～550V，取决于连接回路(多点模式)中现场设备的数量。
注意:HART是HART通信基金会的注册商标。样气压力- 5～+ 250 kPa样气温度0～700℃(仅指探头部分)
0～1400℃(有高温探头适配器)探头长度0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6,4.2, 4.8, 5.4 m 1m,1.5m(有高温探头适配器)触点输出四点，触点电容30 V DC 3 A，250 V AC 3 A(负载)
常开式或常闭式均可选择3个输出点。
上/下限报警上可添加延时功能(0～255秒)与滞后功能(O2:0～9.9 vol%)。
以下功能可编程:
(1)异常，(2)上上限报警，(3)上限报警，(4)下下限报警，(5)下限报警，(6)维护，(7)校正，(8)量程切换应答，(9)预热，(10)校正-气压降低(触点输入应答)，(11)温度上限报警，(12)开始反馈，(13)预知未燃气体(触点输入应答)校正方法:零点/量程校正
校正模式:自动、半自动与手动(通过LCD可触屏完成交互操作)。结构传感器:非防爆前罩与防水结构，NEMA4X/IP66
转换器:防尘防滴结构， NEMA4X环境温度探头:-10℃～150℃
转换器:-20℃～55℃电源85～264V AC，50/60 Hz性能再现性量程的±0.5%漂移每月量程的±2%响应速度5秒内响应90%氧化锆氧分析仪的原理以下是氧化锆氧分析仪的原理:
氧化锆制成的固体电解质在高温下可以传导氧离子。将两面附有铂电极的氧化锆元素加热，当两面存在氧气浓度差时，就会显示出氧气浓差电池的作用。也就是说，氧气浓度高的一侧显阴性，氧气浓度低的一侧显阳性，与显阴性一面的电极接触的气体中的氧气分子得到电子成为离子后，向氧化锆元素呈阳性的一侧移动。在那里放出电子后又恢复成氧分子。之后可根据能斯脱公式计算两电极间的电动势，从而达到测量氧气浓度的目的。
