| 是否进口：否 | 加工定制：否 | 品牌：YOKOGAWA/横河 |
| 型号：BT200 | 测量范围：设置对应4~20mA??DC的量程 | 测量精度：0.1 |
| 外形尺寸：228×110×51 mmmm | 显示方式：LCD 点阵，21个字符×8行 | 工作环境：-15~+55 ℃ |
一、
功能：测量范围、位号的设置，自诊监控和零点调整等。
二、
BT200
操作注意事项
1
、连接：变送器与
BT200
的连接，既可在变送器接线盒里用
BT200
挂钩
连接，也可通过中断端子板传输线连接。
2
、在线通讯条件：回路电阻
=R+2R
C
=250~600
Ω
回路电容
=0.22
μ
F
（值）

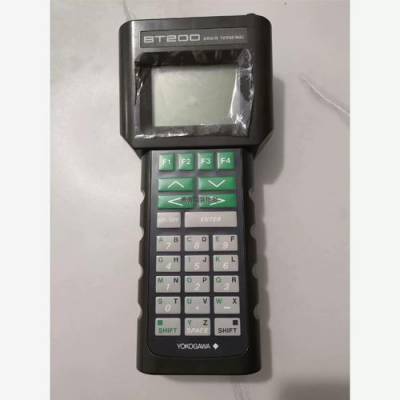

BT200手操器
横河BT200 BRAIN手操器是一种便携设备，与采用BRAIN通信协议的设备一起使用，对其进行设定、更改、显示和打印参数(如工位号、输出模式、范围等)。这款手操器还可以监视I/O值和自诊断结果，设定恒定电流的输出以及调零。当系统启动或维持操作状态时，只需连接设备的4~20mA DC信号线或ESC(信号调节通信卡)的专用接口，即可使用BT200。
BT200手操器操作注意事项
1、连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。
2、在线通讯条件：回路电阻=R+2RC=250~600Ω 回路电容=0.22μF（值）
BT200手操器基本技术规格
· 适用的产品: YEWFLO E 型，ADMAG AE，ADMAG AM，ADMAG SE，ADMAG CA，Dpharp，YT200 等。
· 通信信号的连接: 专用电缆，长 1.1 m.
· 通信线: 长度: 2 km.
· 负载电阻: 250 ~ 600 Ω ( 包括电缆电阻 )
· 负载电容: 0.22 μF 以下
· 负载电感: 3.3 mH 以下
· 与电源线的间距: 15 cm 以上 ( 避免平行接线 )
· 显示: LCD 点阵，21个字符×8行
· 控制: 触摸开关 ( 4 个功能键，20 个操作键，一个电源开关 )
· 打印: ( BT200 - P00 ): 热敏式打印
· 电源: 5 节 1.5 V 碱性干电池.
· 尺寸: BT200 - N00 228×110×51 mm / BT200 - P00 321×110×61 mm
· 重量: BT200 - N00 510 g / BT200 - P00 700 g
横河BT200手操器基本性能指标
· BT200手操器电源: 5 节 1.5 V 碱性干电池 .
· BT200手操器环境温度: BT200 - N00 - 15 ~ + 55 ℃ / BT200 - P00 0 ~ + 50 ℃
· BT200手操器环境湿度: BT200 - N00 在 40 ℃ 时 , 相对湿度为 5 ~ 95 % ( 避免结露 ) / BT200 - P00 在 40 ℃ 时 , 相对湿度为 30 ~ 85 % ( 避免结露 )
· BT200手操器低电压报警: 当电池电压过低 时 ,BT200的电池报警灯就会闪烁 ,报警灯亮时就该更换电池了
· BT200手操器另外 , 在 5 分钟以上没有键输入的情况下 , BT200 会自动关掉电源。
功 能 命 令 表
命 令 | 功 能 |
ADJ | 显示ADJ（调整）菜单 |
CAPS/caps | 大小写选择 |
CODE | 选择符号 |
CLR | 清除输入数据或删除所有数据 |
DATA | 修改参数 |
DEL | 删除一个字符 |
DIAG | 调用自检页 |
ESC | 返回上一页 |
HOME | 显示菜单页 |
NO | 放弃设置，光标回到前面作标 |
OK | 继续显示下一页 |
PARM | 键入参数设置模式 |
SET | 显示SET（设置）菜单 |
SLOT | 返回监视页 |
UTIL | 调用公共页 |
COPY | 屏幕打印 |
