| 产品用途：单相交流传感器/变送器 | 加工定制：是 | 品牌：深圳圣斯尔SSET |
| 型号：CE-IJ03-32MS2 | 规格：83*36*56mm |

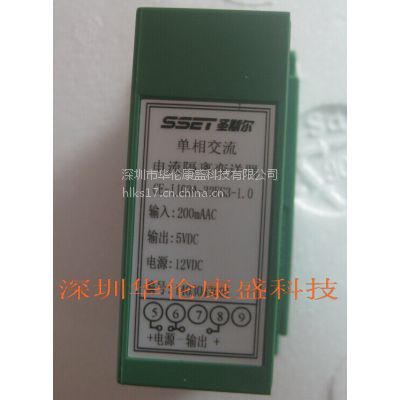

CE-IJ03-32MS2单相交流传感器/变送器
| 型号： | CE-IJ03 | 负载能力： | 电压输出≤5mA |
| CE-IJ03A（真有效值） | 电流输出≤300Ω | ||
| 输入范围： | 0～0.*** /0～300A AC | 响应时间： | ≤400 mS |
| 输出类型： | 5V或4-20 mA | 辅助电源： | +12V或+15V或+24V或AC220V |
| 精度等级： | 0.5级 | 静态功耗： | 200 mW |
产品特性表
| 主型号 | 隔离原理 | 隔离耐压 | 响应时间 | 过载能力 | 静态功耗（mW） | 安装方式 | |
| Vz,Vd,Vg,Iz输出 | Iy输出 | ||||||
| CE-IJ03 | 互感器 | ≤2500VDC |
≤300mS | 穿孔输入式产品20倍且小于500A，一秒5次；端子输入式产品≤10A，一秒5次 | 50(H1型) 200(S型及其它类型) | 250 | 导轨/PCB/螺孔 |
| CE-IJ03A | ≤400mS | ||||||
产品选型表 （请按"从左到右的原则"选出可选项）
| 主型号 | 输出类型 | 辅助电源 | 穿孔方式 （mm） | 外形 结构 | 等级 指数 | 常用额定值 |
| CE-IJ03 | 3---0~5V DC (Vz) 8---0~10V DC (Vd) | 2---12V 3---15V | B---ф6.5 | H1 | 0.5 | 0.***,1A,***,10A,1***,2*** |
3---0~5V DC (Vz) | C---ф9 | D | 1A～40A | |||
| 3---0~5V DC (Vz) 4---0~20mA (Iz)** 5---4~20mA (Iy)** | L---ф37 | H7 | 1.0 | 50A～100A | ||
| CE-IJ03 CE-IJ03A | 1---0~5V RMS(Vg:跟 踪输出)* 3---0~5V DC (Vz) 4---0~20mA (Iz)** 5---4~20mA (Iy)** 6---1~5VDC(Vy)* 7---4~20mA (Id:两线 制)*** 8---0~10V DC (Vd)* | 2---12V 3---15V 4---24V 5---±12V 6---±15V 8---110V# 9---220V# | M---无孔 | S2 | 0.2 0.5 1.0 | 0.***,1A,*** |
| B---ф6.5 | S2 | ***,10A,1***,2*** | ||||
| E---ф20 | S3 | 20mA,100mA,500mA,1A 30A,50A,7***,100A,120A, 150A,200A,250A,300A | ||||
| 3---0~5V DC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)** 6---1~5VDC(Vy)* 8---0~10V DC (Vd)* | 8---110V 9---220V | M---无孔 | SK | 0.***,1A,*** | ||
| B---ф6.5 | ***,10A,1***,2*** | |||||
| E---ф20 | 30A,50A,7***,100A,120A, 150A,200A,250A,300A |
*-CE-IJ03A无Vg、Vy、Vd输出形式，等级指数现只有0.5级。
**-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω
#-对于ES3型，不提供110V、220V辅助电源产品
