| 是否进口：否 | 加工定制：是 | 品牌：YOKOGAWA/横河 |
| 型号：AAI143-S53 | 产品用途：横河DCS系统卡件 | 规格：130*108*33mm |

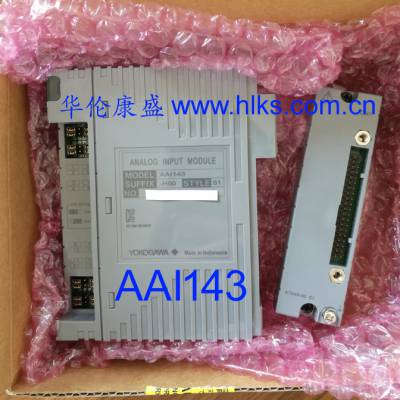

华伦康盛科技有限公司优势供应AAI143-S53模拟输入模块
AAI143模拟输入模块-选型指南
|
| 描述 |
型号 | AAI143 | 模拟输入模块（4~20 mA，16通道，隔离） |
后缀代码 | -S | 标准型 |
-H | 数字通信型（HART协议） | |
5 | 非防爆型 | |
E | 防爆型 | |
0 | 基本型 | |
3 | ISA标准G3选项和温度（-20~70°C）选项 | |
/K4A00 | KS电缆接口适配器（对于连接端子板AEA4D）[型号：ATK4A-00] | |
/A4S00 | 压力钳接线端子[型号：ATA4S-00] | |
/A4S10 | 压力钳接线端子（浪涌吸收器）[型号：ATA4S-10] | |
/A4D00 | 双压力钳接线端子[型号：ATA4D-00] | |
/A4D10 | 双重压力钳接线端子（浪涌吸收器）[型号：ATA4D-10] | |
/CCC01 | MIL电缆连接器型号：ACCC01] |
系统软件安装
4．1准备：
①、ＣＳ3000CD-ROM，②、CS3000电子文档 ③、KEY-CODE软盘 ④、 ID 号
⑤、Win2000操作系统安装盘 ⑥、Microsoft excel 97或2000 ⑦、Ｖ网卡驱动软件
4．２常用软件包
E网2000自动完成 ， V网必须系统软件
4．３ CS3000的软件内容：CS3000软件，V网卡驱动程序，CS3000的电子文档
4．４ 安装顺序：
WIN2000的安装。
安装V网驱动程序
安装CS3000，必须将软盘同时插入。
将软盘插入软驱中，将安装光盘放如光驱中。
在光盘中有一可执行程序SETUP.EXE双击即可，安装程序自动读取软盘中数据，当提示是否有下一张软盘时，选默认的“否”
输入ID号，注意不同的软盘中的数据对应不同的ID号。
提醒是否安装资料到硬盘，选是。
安装程序进行到95%时，会提醒安装资料盘，放入***张光盘，资料盘。
安装完后会提醒安装媒体播放盘，此项选“否”
提醒安装EXCEL97，选确定；提醒安装ACROBAT阅读器，如果没有安装，可安装，如果安装了选“否”，在ACROBAT阅读器安装完后，一定记得到资料盘里安装FINDER，否则以后查找资料要麻烦一些。
安装完后，提示安装操作键盘，如果有，就组态端口，如果没有就“继续”
在选定参考数据库的时候一定根据实际情况选定，比如甲乙酮是64#站，而我们自己练习的就直接取默认好了。
4．５ V网的安装
进入win2000管理员权限
将CS3000的CD-ROM插入
“控制面板”－>>系统－>>硬件－>>设备管理器－>>网络适配CPA中未知的设备－>>属性－>>驱动程序－>>选择CD-ROM中的CETUM－>>COMDRE－>>NIC
网络属性设置 ：网上邻居－>属性－>本地改Ethernet－>***个改Vnet－>设置Ethernet属性－>TCP/IP（属性）--IP地址－>FCS－>HIS （172.17.1.64）--Vnet(属性)－>TCP/IP--（172.16.1.64）
系统功能
项目的生成
组态的进入：开始－>程序－>YOKGAWA（CENTUM-system view）
各菜单功能：
选中system vier－>file－>create new－>project(新项目生成；
选中新建的project-- file－>create new－>FCS,HIS
load(下装文件)：下装组态的文件，先下装project再下装FCS，在下装HIS
tool: search by-name (查找工位点)，self documentprinting
project : 举例：如在64站上建项目，在63站上组态－>网络邻居－>
FCS：TEST测试作好的东西，仿真测试能否完成所要求的功能，测试哪个站先选中所测试的站
HIS：TEST 对操作站进行模拟测试
HELP：在组态时可查找相关的文件
工程作业流程
功能规格书
I/O清单：模拟量
数字量 复杂回路－>顺控---操作界面
上机组态
（1）项目的确认：用户自定义属性
当前项目
虚拟项目
FCS的数量
HIS的数量
属性的查看，改变：开始－>程序－>centum－>project Attribution utility－>出现对话框－>将my project改变－>user defined project－>点中所改的项目-change –current project..
(2) 定义项目的公共项：
在项目下（project）有一公共项common
S1:操作员级别
S2：班长级别
S3：工程师级别
User sec：用户级别
Operation mark：操作标记
Inst lable：定义字符标志
3.FCS控制功能定义（必须在用户自定义下才能用）IOM（node 的建立）和删除
操作和监视
在HIS中建立：
控制分组：如CG0001 等，为显示比如PID或输入数字显示，8或16个。
流程分组（CR0001等）
流程总览OV0001
趋势 TG0101等
虚拟测试 无目标测试
下装项目，须把要下装的项目变成当前项目
顺序：先下装系统的公共项，再FCS，HIS 。
FCS分为：离线下装，在F ile 中有 Download（CPU停）
在线下装，一般是局部修改，在掉电之前须保存 load-save FCS.Turn (CPU不停)
7．HIS setup(从顶菜单的目标进入)
Equalize在Referenced中必须***到工程师站，否则不能下装。
Invert printing 反转打印
Display:有全屏显示和窗口显示，或显示趋势报警的字符选择（没中文）
8．目标测试（带控制单元的测试）
9．设定和备份调整参数 load－>save FCS－>turing parameter.
10.项目备份：我的电脑－>CS3000（C盘）--eng－>Bkproject－>具体的须备份的项目（报表没有备份进去）
报表的备份：CS3000－>HIS-SAVE－>REPORT－>源文件编译，下装后为master. HIS中可保存30天的数据（但必须在做报表时就有一个命令***完成才行）。
