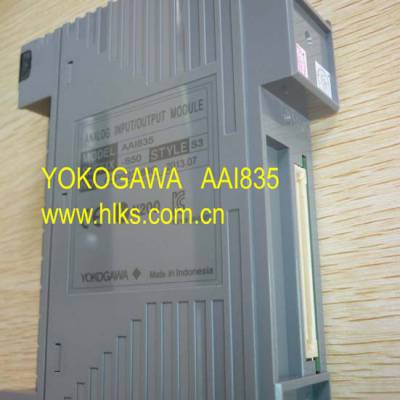

AAI841-H53横河DCS系统卡件

AAI841模拟I/O模块-选型指南

基带传输与宽带传输

计算机中的信息是以二进制数字(0或1)形式存在的，这些二进制信息可以用一系列的脉冲(方波)信号来表示。

(1)基带传输

所谓基带，是指电信号所固有的频带。基带传输就是直接将代表数字信号的电脉冲信号原样进行传输。其优点是安装、维护投资小，缺点是信息传送容量小，每条传输线只可传送一路信号且传送距离较短。

(2)宽带传输

当传输距离较远时，需要用基带信号调制载波信号。在信道上传输调制信号，就是载带传输。如果要在一条信道上同时传送多路信号，各路信号可以以不同的载波频率加以区别，每路信号以载波频率为中心占据一定的频带宽度，而整个信道的带宽为各路载波信号所分享，实现多路信号同时传输，这就是宽带传输。

6.异步传输与同步传输

为了***接收装置能正确地接收信号，需要采用同步技术。常用的同步技术有两种，即异步传输和同步传输。

在异步传输中，信息以字符为单位进行传输，每个信息字符都具有自己的起始位和停止位，一个字符中的各个位是同步的，但字符与字符之间的时间间隔是不确定的。

在同步传输中，信息不是以字符而是以数据块为单位进行传输的。通信系统中有专门用来使发送装置和接收装置保持同步的时钟脉冲，使两者以同一频率连续工作，并且保持一定的相位关系。在这一组数据或一个报文之内不需要启 / 停标志，所以可以获得较高的传输速度。

传输速率

信息传输速率又称为比特率，是指单位时间内通信系统所传输的信息量。一般以每秒钟所能够传输的比特数来表示，记为Rb。其单位是比特/秒，记为 bit/s 或 bps。

信息编码

信息在通过通信介质进行传输前必须先转换为电磁信号。将信息转换为信号需要对信息进行编码。用模拟信号表示数字信息的编码称为数字-模拟编码。在模拟传输中，发送设备产生一个高频信号作为基波，来承载信息信号。将信息信号调制到载波信号上，这种形式的改变称为调制 ( 移动键控 )，信息信号被称为调制信号。

数字信息是通过改变载波信号的一个或多个特性 ( 振幅、频率或相位 )来实现编码的。载波信号是正弦波信号，它有三个描述参数，即振幅、频率和相位，所以相应地也有三种调制方式，即调幅方式、调频方式和调相方式。常用编码方法是幅移键控 ( ASK )、频移键控 ( FSK ) 和相移键控 ( PSK )，此外还有振幅与相位变化结合的正交调幅 ( QAM )。

(1)幅移键控法(Amplitude Shift Keying ，ASK)  它是用调制信号的振幅变化来表示二进制数的，例如用高振幅表示 1，用低振幅表示0。

(2)频移键控法(Frequency Shift Keying ，FSK)  它是用调制信号的频率变化来表示二进制数的，例如用高频率表示 1，用低频率表示0。

(3)相移键控法(Phase shift keying ，PSK )  它是用调制信号的相位变化来表示二进制数的。

数据交换方式

在数据通信系统中，通常采用线路交换、报文交换、报文分组交换等三种数据交换方式。

(1)线路交换方式  所谓线路交换方式是在需要通信的两个节点之间，事先建立起一条实际的物理连接，然后再在这条实际的物理连接上交换数据，数据交换完成之后再拆除物理连接。因此，线路交换方式将通信过程分为三个阶段，即线路建立、数据通信和线路拆除阶段。

(2)报文交换方式  报文交换方式是经由中间节点的存储转发功能来实现数据交换。因此 , 有时又将其称为存储转发方式。报文交换方式交换的基本数据单位是一个完整的报文，这个报文是由要发送的数据加上目的地址、源地址和控制信息所组成的。

(3)报文分组交换方式  这种方式交换的基本数据单位是一个报文分组。报文分组是一个完整的报文按顺序分割开来的比较短的数据组。由于报文分组比报文短得多，传输时比较灵活。特别是当传输出错需要重发时，只需重发出错的报文分组，而不必像报文交换方式那样重发整个报文。报文分组交换方式又分为虚电路和数据报两种交换方式。

报文交换方式和报文分组交换方式不需要事先建立实际的物理连接。
