| 产品特性：系统模块 | 是否进口：否 | 加工定制：否 |
| 品牌：YOKOGAWA/横河 | 型号：AAR181-S53 | 产品用途：横河DCS系统卡件 |
| 规格：130*108*33mm |

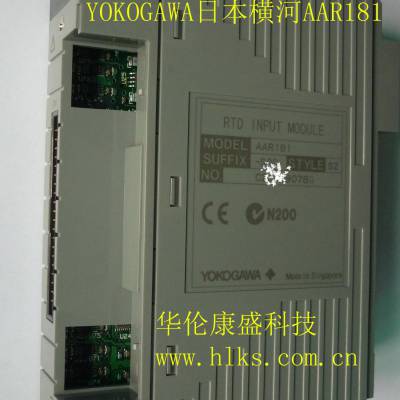

AAR181-S53热电阻输入模块
AAR181热电阻输入模块
|
| 描述 |
型号 | AAR181 | 热电阻输入模块（12通道，隔离） |
后缀代码 | -S | 标准型 |
5 | 没有防爆功能 | |
E | 有防爆功能 | |
0 | 基本型 | |
3 | ISA标准G3选项和温度（-20~70°C）选项 | |
选型代码 | /R8S00 | 压力钳接线端子RTD[型号：ATR8S-00] |
/R8S10 | 压力钳接线端子RTD（浪涌吸收器）[型号：ATR8S-10] | |
/R8D00 | 双压钳接线端子RTD[型号：ATR8D-00] | |
/R8D10 | 双压钳接线端子RTD（浪涌吸收器）[型号：ATR8D-10] | |
/CCC01 | MIL电缆连接器型号：ACCC01] |
现场控制站
现场控制站(Field Control Station—FCS)。为整个DCS系统的核心部分，用于过程I/O信号输入输出及处理，完成模拟量调节、顺序控制实时运算等实时控制功能。
?控制站FCS所有的模件都采用集成度高、散热量低的固态电路以及表面封装技术，防尘、抗干扰能力强，适合各种恶劣的运行环境。模件的编址与物理位置的对应关系简单明了，容易掌握。
模件带电插拔不会引起本模件故障，也不会影响其它模件的正常工作。模件插拔都有导轨和联锁装置，防止损坏或引起故障。
?模件通用性强，种类规格少，有效地减少了备品备件的费用支出。FCU为现场控制站中央控制单元，在DCS领域率先采用了可靠性极高的4个CPU的“pair & spare”“Fail Safe”结构设计，实现了完全的容错冗余，解决了过去的单纯双重化方式下不能解决的问题。
硬件构成
CENTUM CS3000系统对于不同需求有标准型FCS、扩展型FCS和紧凑型FCS。标准型FCS、增强型FCS可进一步分成两类：
●一类使用RIO（Remote I/O）,由RIO Bus连接；
●另一类使用FIO（Field Network I/O），由ESB Bus/ER Bus连接。
?两类根据FCU主存大小的不同分为16MB标准型现场控制站（LFCS/KFCS）和32MB扩展型现场控制站（LFCS2/KFCS2）。
CENTUM CS3000系统对于不同需求有标准型FCS、扩展型FCS和紧凑型FCS。标准型FCS、增强型FCS可进一步分成两类：一类使用RIO（Remote I/O）,由RIO Bus连接；另一类使用FIO（Field NetworkI/O），由ESB Bus/ERBus连接。两类根据FCU主存大小的不同分为16MB标准型现场控制站（LFCS/KFCS）和32MB扩展型现场控制站（LFCS2/KFCS2）。
?这里主要介绍两类标准型现场控制站硬件构成。标准型现场控制站主要由一个FCU、数个节点（NODE）、连接总线（RIO Bus或ESB Bus/ER Bus）、输入/输出（I/O）卡件组成。
HRDY——绿灯亮硬件自诊断正常。
RDY——绿灯亮硬件和软件运行正常。
CTRL——处理卡运行指示灯，绿灯亮运行，灯灭后备。
COPY——数据拷贝时绿灯亮，拷贝结束灯灭。
RIO标准型现场控制站型FCS：
?一个FCU最多连8个NODE，机柜型正面和反面各能安装3个NODE单元，正面安装的NODE因为有FCU，所以只能安装4个IOU，反面和扩展柜安装的NODE可以连5个IOU。
RIO BUS（用于RIO型）相关数据：
连接设备： 8 Node / FCU
传输速率： 2mb/s
传输介质： 双绞线、光纤。
传输距离： 双绞线 750m
光纤 20Km
