| 概述 |

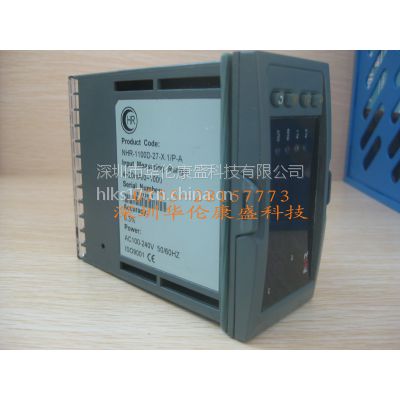

NHR-1100系列简易型单回路数字显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。
 单路输入，双屏LED数码显示。
具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3％。
热电阻热电偶信号分辨率可切换：1℃或0.1℃。
具备上下限报警功能，带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
带DC24V配电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定，参数设置断电***保存。 |
| |
| 仪表面板 |
| | | | | | 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | 96*48mm(D型) | 48*96mm(E型) | | | | | 72*72mm(F型) | 48*48mm(H型) |
|
| 参数功能 |
|
| 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 |
| |
| 仪表接线图 |
|
规格尺寸为A、B、C、D、E型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
图一
|
|
| |
规格尺寸为F型接线图
|
| |
规格尺寸为H型接线图 |
| ★ 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485通讯功能和变送输出功能在同一组OUT接线端子上，只能选择一种。 |
