| 加工定制：是 | 品牌：YOKOGAWA/横河 | 型号：AAT141-S53 |
| 产品用途：横河DCS系统卡件 | 规格：130*108*33mm | 输入电阻：2 M?或更多 |
| 电流消耗：450 mA | 重量：0.2 kg |
AAT141温度/毫伏输入模块
|
| 描述 |
型号 | AAT141 | TC/ mV输入模块（16通道，隔离） |
后缀代码 | -S | 标准型 |
5 | 没有防爆 | |
E | 防爆 | |
0 | 基本型 | |
3 | ISA标准G3选项和温度（-20~70°C）选项 | |

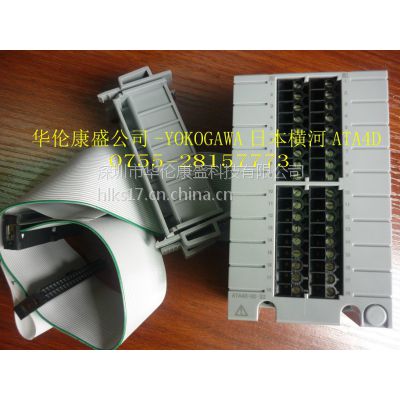

/T4S00 | 压力钳接线端子热电偶/ mV[型号：ATT4S-00] | |
/T4S10 | 压力钳接线端子热电偶/ mV（浪涌吸收器）[型号：ATT4S-10] | |
/T4D00 | 双压钳接线端子热电偶/ mV[型号：ATT4D-00] | |
/T4D10 | 双压钳接线端子热电偶/ mV（浪涌吸收器）[型号：ATT4D-10] | |
/CCC01 | MIL电缆连接器型号：ACCC01] |
项目 | 规格 | ||
模型 | AAT141 | AAR181 | |
输入通道数 | 16，隔离 | 12，隔离 | |
输入信号 | TC:JIS C1602:1995, IEC584:1995 Type J, K, E, B(*1), R, S, T, N mV:-100 to 150 mV, -20 to 80 mV | RTD: JIS C1604:1997, IEC751:1995 Pt100 (3-wire type)(*6) | |
切换输入信号 | TC / MV可以单独设置为CH1至CH16。 | CH1 CH12 RTD输入。 | |
允许的输入电压 | ±5 V | ±5 V | |
耐电压 | 输入和系统之间：1500伏交流电，1分钟 | ||
输入电阻 | 电源开 | 2 M?或更多 | |
电源关 | 2 M?或更多 | ||
精度 | TC:±30 ?V MV:±80 ?V for span (-100 to 150 mV) ±30 ?V for span (-20 to 80 mV) | RTD: ±120 m? | |
信号源加接线允许总阻力 | 1000 ?或更少 | 40 ? or less (wiring resistance per wire) | |
允许信号源电阻的影响（1000?） | ±20 ?V(*3) | — | |
参考交界补偿精度 | Within ±1 °C (*4) (*5) | — | |
测量电流 | — | RTD: 1 mA | |
温度漂移 | ±80 ?V/10 °C (-100 to 150 mV input) ±30 ?V/10 °C (TC/-20 to 80 mV input) | ±120 m?/10 °C (RTD input) | |
数据更新周期 | 1 s | ||
烧毁 | 所有通道可设置在一起。 设置：不可用可用（上/下） 检测时间：60秒 | ||
电流消耗 | 450 mA (5 V DC) | 450 mA (5 V DC) | |
重量 | 0.2 kg | ||
外部连接 | 压钳端 | ||
操作员键盘
全封闭式防尘防水平面触摸键，可发出7种电子声音，有9针RS232接口和USB接口两种。通过键盘左上角的方式选择钥匙，可选择不同的安全级别。
OFF：操作员级别
ON： 班长级别
ENG：工程师级别
操作员键盘主要有五部分组成：
功能键区：32个功能键，可方便的调出流程图、仪表面板等操作和监视窗口；执行系统功能键的功能；针对批量趋势数据的启/停。
窗口调用按键区：调出所需的各种不同的窗口界面，进行操作和监视。
数据输入区：对各种所需项目的数据进行输入，如SV值、MV值。直接输入工位号或其他窗口名称，可分别调出仪表面板和所需窗口界面。
操作控制区：可进行手动、自动、串级切换，并对相应值进行更改。
其它键：报警确认和消音；信息的确认和删除；光标的移动等。
数据输入仪表面板数据区域
数据输入根据操作要求有很多方法可以进行，如仪表面板的数据输入区、调整画面的数据区域、流程图等。趋势曲线
在调整画面的数据区域可对除PV值以外的带“=”的项目数据值进行修改。仪表面板的数据输入区单击出现对话框可更改项目和输入相关数值。
操作模式的改变：选中操作模式点击，出现一对话框，可进行手动/自动/串级的切换。
数据输入：进入此界面，可选择或输入需更改的各类数据项进行数据更改后回车。
输出值/设定值操作按钮：点击这两个按钮，出现此界面为渐进式的改变相应数据项。
