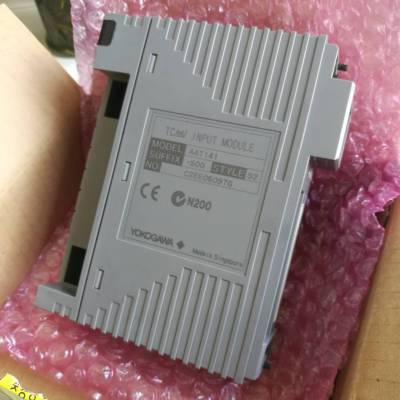

AAT141-S50/T4D00横河卡件

AAT141温度/毫伏输入模块

DCS日常维护
1. 过程通道故障过程通道故障出现最的多的是I/O卡故障：I/O卡故障一般的判断与处理，通过系统诊断，更换通道或通过更换备用件处理，至于其内部元件老化或是其他原因造成的损坏，一般热控制人员不好判断。I/O卡的检修一般是由厂家处理，热控检修人员的手段还不能达到像检修常规仪表那样检修。而且生产厂家的I/O卡件已制造成一体化的趋势，这样只能购买备件。好在这类故障只是在调试阶段出现较多，正常运行中出现几率很低。一次元件或控制设备出现故障有时不能直接被操作员发现，只有异常或报警后才通知热控人员处理。这样对检修人员和运行人员的素质要求就要提高，运行人员要详细介绍故障前后的状态便于热控检修人员能够快速、准确地处理缺陷，减少故障的扩大化，另外许多DCS厂家在产品宣传上都支持卡件热拨，做为控制人员，在运行中更换卡件时一定要做好安全防护措施否则会引起系统变化或负荷变化，尤其数字量卡件。[1]2. 对于操作员站死机无论国产与进口设备都有相关的报道，那么究其原因比较多，硬盘或卡件故障，冷却风扇负荷过重等等，有时会发生人为操作现象，一般在修改控制逻辑下装软件重启设备或强制设备保护信号时，最易发生操作事件，轻则设备异常，重则易造成设备停运后果非常严重；对死机后重启，不同厂家的启动时问不同，少则几十秒，多则几分钟，人为该操作发生的故障在热工专业中的不安全事件中占有很大比例，在操作中尤为引起高度重视，减少人为故障。
3. 球标操作不正常，一般是由于机械装置长期工作、老化、污染、点通断不可靠、电缆插件不牢等这样的就需要换检查即可。
4. 控制操作失灵：是由于球标的操作信号没有正常改变过程通道的状态，造成操作失效，这是2个方面造成的，一个方面是软件缺陷，另一方面是硬件本身故障的状态针对这样的缺陷通常做法检查过程通道功能正常后，再检查操作远必要时进行重起初始操作。
5. 对于薄膜键盘主要是键盘接触不良信号电缆松动或主机误动键盘或启动不完整都可以导致其功能不正常应用针对不同情况处理。
6. 打印机不工作一般是由于配置的原因，这样的故障应检查打印机的设置及其硬件是否正常进行处理。报表软件功能不强主要表现在由于打印机打印报表和SOE等造成死机，或者打印机的SOE记录时问与实际情况不符；SOE打印浏览后不能返回历史曲线；SOE时间顺序不一致有时偏差很大，这会延误事故分析的进展时，有时还会误导分析方向，SOE问题既与系统设计不合理，SOE点没完全集中在一个DPU上的有关，也与系统硬件及软件设计考虑不周有关。这种故障的出现，通过分析认为这主要是对电厂的总体方面考虑的不太***，在小的方面还不够仔细会出现这样那样的故障，针对这种情况要认真对待，不放过蛛丝马迹，与厂家认真研究提出问题进一步完善，让该系统更好地为生产服务。
7. 电源故障：电源故障问题较多，保险配置不合理，备用电源不能自投，电源波动引起保护误动及接插头接触不良易造成无电源。针对电源故障处理相对比较容易。首先，认真核对保险的配置及容量，真正起到保险的作用；其次，UPS的配备很重要，它可以在电源波动时也能***系统正常供电，而且要考虑冗余和备用问题。
8. 干扰造成的故障：对于干扰主要是接地问题，备用电源的切换和大功率的无线通信设备如手机、对讲机等。另外还有DCS系统的干扰信号可能由本身造成的。那么对于DCS系统的接地问题越来越引起人们的重视，尤其在电力行业，大功率电器设备的启动和停止都会干扰DCS的控制信号，造成不必要的故障。为了防止干扰信号串入系统，严格执行屏蔽和接地要求和方式，信号线远离干扰源，同时采取防电源波动措施。主/从过程处理机之间在机组运行时，除非万不得以，尽量不要人为切换，已防产生干扰，如必须切换，应采取措施，先将控制切手动，以免对机组运行工况产生影响。对电子设备问、工程师站等重点部位，应禁止使用大功率无线电通信设备。

系统介绍
分布式控制系统是由多台计算机分别控制生产过程中多个控制回路，同时又可集中获取数据、集中管理和集中控制的自动控制系统 。分布式控制系统采用微处理机分别控制各个回路，而用中小型工业控制计算机或高性能的微处理机实施上一级的控制 。各回路之间和上下级之间通过高速数据通道交换信息。分布式控制系统具有数据获取、直接数字控制、人机交互以及监控和管理等功能。分布式控制系统是在计算机监督控制系统、直接数字控制系统和计算机多级控制系统的基础上发展起来的，是生产过程的一种比较完善的控制与管理系统。在分布式控制系统中，按地区把微处理机安装在测量装置与控制执行机构附近，将控制功能尽可能分散，管理功能相对集中 。这种分散化的控制方式能改善控制的可靠性，不会由于计算机的故障而使整个系统失去控制。当管理级发生故障时，过程控制级（控制回路）仍具有独立控制能力，个别控制回路发生故障时也不致影响全局。与计算机多级控制系统相比 ，分布式控制系统在结构上更加灵活、布局更为合理和成本***。
分散型控制系统（DCS）是以微处理机为基础，以微机分散控制，操作和管理集中为特性，集***的计算机技术、通讯技术、CRT技术和控制技术即4C技术于一体的新型控制系统。随着现代计算机和通讯网络技术的高速发展，DCS正向着多元化、网络化、开放化、集成管理方向发展，使得不同型号的DCS可以互连，进行数据交换，并可通过以太网将DCS系统和工厂管理网相连，实现实时数据上网，成为过程工业自动控制的主流
近几年来，生产行业进一步提高了工厂综合自动化水平，注重信息化的建设，特别是各地的火电厂纷纷提出适合自己工厂的厂级监控信息系统（SIS）以提高生产效率，实现工厂管理信息系统与各种分散控制系统之间的数据交换。厂级实时监控信息系统以分散控制系统为基础，以经济运行和提高发电企业整体效益为目的，采用***、适用、***专业计算方法，实现整个电厂范围内信息共享，厂级生产过程的实时信息监控和调度，同时又提高了机组运行的可靠性。它为电厂管理层的决策提供真实、可靠的实时运行数据，为市场运作下的企业提供科学、准确的经济性指标ADV161-P50。
DCS是分散控制系统（Distributed Control System）的简称，国内一般习惯称为集散控制系统。它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机（Computer）、通讯（Communication）、显示（CRT）和控制（Control）等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。

日常维护
1. 过程通道故障过程通道故障出现最的多的是I/O卡故障：I/O卡故障一般的判断与处理，通过系统诊断，更换通道或通过更换备用件处理，至于其内部元件老化或是其他原因造成的损坏，一般热控制人员不好判断。I/O卡的检修一般是由厂家处理，热控检修人员的手段还不能达到像检修常规仪表那样检修。而且生产厂家的I/O卡件已制造成一体化的趋势，这样只能购买备件。好在这类故障只是在调试阶段出现较多，正常运行中出现几率很低。一次元件或控制设备出现故障有时不能直接被操作员发现，只有异常或报警后才通知热控人员处理。这样对检修人员和运行人员的素质要求就要提高，运行人员要详细介绍故障前后的状态便于热控检修人员能够快速、准确地处理缺陷，减少故障的扩大化，另外许多DCS厂家在产品宣传上都支持卡件热拨，做为控制人员，在运行中更换卡件时一定要做好安全防护措施否则会引起系统变化或负荷变化，尤其数字量卡件。[1]2. 对于操作员站死机无论国产与进口设备都有相关的报道，那么究其原因比较多，硬盘或卡件故障，冷却风扇负荷过重等等，有时会发生人为操作现象，一般在修改控制逻辑下装软件重启设备或强制设备保护信号时，最易发生操作事件，轻则设备异常，重则易造成设备停运后果非常严重；对死机后重启，不同厂家的启动时问不同，少则几十秒，多则几分钟，人为该操作发生的故障在热工专业中的不安全事件中占有很大比例，在操作中尤为引起高度重视，减少人为故障。
3. 球标操作不正常，一般是由于机械装置长期工作、老化、污染、点通断不可靠、电缆插件不牢等这样的就需要换检查即可。
4. 控制操作失灵：是由于球标的操作信号没有正常改变过程通道的状态，造成操作失效，这是2个方面造成的，一个方面是软件缺陷，另一方面是硬件本身故障的状态针对这样的缺陷通常做法检查过程通道功能正常后，再检查操作远必要时进行重起初始操作。
5. 对于薄膜键盘主要是键盘接触不良信号电缆松动或主机误动键盘或启动不完整都可以导致其功能不正常应用针对不同情况处理。
6. 打印机不工作一般是由于配置的原因，这样的故障应检查打印机的设置及其硬件是否正常进行处理。报表软件功能不强主要表现在由于打印机打印报表和SOE等造成死机，或者打印机的SOE记录时问与实际情况不符；SOE打印浏览后不能返回历史曲线；SOE时间顺序不一致有时偏差很大，这会延误事故分析的进展时，有时还会误导分析方向，SOE问题既与系统设计不合理，SOE点没完全集中在一个DPU上的有关，也与系统硬件及软件设计考虑不周有关。这种故障的出现，通过分析认为这主要是对电厂的总体方面考虑的不太***，在小的方面还不够仔细会出现这样那样的故障，针对这种情况要认真对待，不放过蛛丝马迹，与厂家认真研究提出问题进一步完善，让该系统更好地为生产服务。
7. 电源故障：电源故障问题较多，保险配置不合理，备用电源不能自投，电源波动引起保护误动及接插头接触不良易造成无电源。针对电源故障处理相对比较容易。首先，认真核对保险的配置及容量，真正起到保险的作用；其次，UPS的配备很重要，它可以在电源波动时也能***系统正常供电，而且要考虑冗余和备用问题。
