| 是否进口：否 | 加工定制：是 | 品牌：YOKOGAWA/横河 |
| 型号：AAI543-H50 | 产品用途：横河DCS系统卡件 | 规格：130*108*33mm |

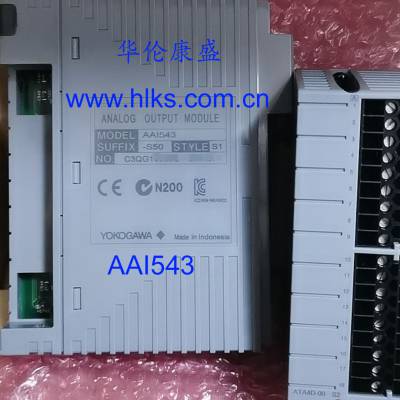

横河AAI543-H50模拟输出卡件
AAI543模拟输出模块-选型指南
|
| 描述 |
型号 | AAI543 | 模拟输出模块（4~20 mA，16通道，隔离） |
后缀代码 | -S | 标准型 |
-H | 数字通信型（HART协议） | |
5 | 标准切换响应没有防爆冗余配置（* 1） | |
6 | 快速切换响应冗余配置，无防爆（* 2） | |
E | 标准切换响应冗余配置带防爆功能（* 1） | |
F | 快速切换响应带有防爆冗余配置（* 2） | |
0 | 基本型 | |
1 | ISA标准G3选项 | |
3 | ISA标准G3选项和温度（-20~70°C）选项 | |
选型代码 | /K4A00 | KS电缆接口适配器（对于连接端子板AEA4D）[型号：ATK4A-00] |
/A4S00 | 压力钳接线端子[型号：ATA4S-00] | |
/A4S10 | 压力钳接线端子（浪涌吸收器）[型号：ATA4S-10] | |
/A4D00 | 双压力钳接线端子[型号：ATA4D-00] | |
/A4D10 | 双重压力钳接线端子（浪涌吸收器）[型号：ATA4D-10] | |
/CCC01 | MIL电缆连接器型号：ACCC01] |
电流输出模块（隔离）
该模块输出4至20mA。
它可用于在双冗余配置。 （* 1）
项目 | 产品规格 |
| |
型号 | AAI543-?0? | AAI543-?1? (*2) |
|
输出通道数 | 16，隔离，标准的切换响应冗余配置（* 3） | 16，隔离，快速切换响应冗余配置（* 3） |
|
| |||
| |||
输出信号 | 4 to 20 mA |
| |
耐电压 | 输出与系统：1500 V AC，持续1分钟（*4） |
| |
容许负载电阻 | 0 to 750 ? |
| |
电路开路检测 | 小于 0.65 mA |
| |
准确性 | ±48 ?A |
| |
数据更新周期 | 10 ms |
| |
环境温度变化引起的漂移 | ±16 ?A/10 ?C |
| |
电流消耗 | 230 mA (5 V DC), 540 mA (24 V DC) |
| |
重量 | 0.4 kg |
| |
对外沟通 | 压力的钳终端，MIL连接线，专用线（KS1） |
| |
HART通信（*5） | 可用 |
| |
* 1：使用两个模块，双冗余配置中使用相同的后缀代码。 * 2：当AAI543?1?被安装在一个远程节点，环境温度应在0至60℃。 * 3：输出到外地低于4 mA的切换时间为100 msAAI543?0? （标准响应）和2毫秒AAI543?1?（快速响应）。 当任何快速响应现场设备连接到双冗余配置的模块，AAI543-?1?（快速响应） 应该被使用。 * 4：使用专用连接线的耐电压是500伏交流电（输入信号之间的和系统）。 用于使用MIL连接电缆的耐压取决于电缆的电气规格。 *5：当安装到远程节点具有HART功能模块，EB401的固件必须是第2版或更高版本。 对于HART功能规格，请参阅“HART通讯封装（为A?我???-H）（GS33Q03L70-31E）。” |
| ||
集散控制系统的软件体系
一个计算机系统的软件一般包括系统软件和应用软件两部分。由于集散控制系统采用分布式结构，在其软件体系中既包括了上述两种软件，还增加了诸如通信管理软件、组态生成软件及诊断软件等。
集散控制系统的系统软件是一组支持开发、生成、测试、运行和维护程序的工具软件，它与一般应用对象无关，主要由实时多任务操作系统、面向过程的编程语言和工具软件等部分组成。
集散控制系统的组态软件
DCS组态是指根据实际生产过程控制的需要，利用DCS所提供的硬件和软件资源，预先将这些硬件设备和软件功能模块组织起来，以完成特定的任务。这种设计过程习惯上称作组态或组态设计。从大的方面讲，DCS的组态功能主要包括硬件组态(又叫配置)和软件组态两个方面。
DCS软件一般采用模块化结构。系统的图形显示功能、数据库管理功能、控制运算功能、历史存储功能等都有成熟的软件模块。但不同的应用对象，对这些内容的要求有较大的区别。因此，一般的DCS具有一个(或一组)功能很强的软件工具包(即组态软件)，该软件具有一个友好的用户界面，使用户在不需要什么代码程序的情况下便可以生成自己需要的应用“程序”。
操作系统是一组程序的集合，用来控制计算机系统中用户程序的执行顺序，为用户程序与系统硬件提供接口软件，并允许这些程序 ( 包括系统程序和用户程序 ) 之间交换信息。用户程序也称为应用程序，用来完成某些应用功能。在实时工业计算机系统中，应用程序用来完成功能规范中所规定的功能，而操作系统则是控制计算机自身运行的系统软件。
集散控制系统的基本功能
集散控制系统自问世至今，市场上的产品不计其数。它们结构类型各具特色，功能特性有弱有强，但一些基本功能是必须具备的。这里主要介绍现场控制站和操作站的基本功能。通信系统的基本功能在下一节中介绍。
现场控制站的基本功能
现代DCS的现场控制站是多功能型的，其基本功能包括反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理和数据通信等功能。
反馈控制
在生产过程控制诸多类型中，反馈控制仍然是数量最多、最基本、最重要的控制方式。现场控制站的反馈控制功能主要包括输入信号处理、报警处理、控制运算、控制回路组态和输出信号处理等。
输入信号处理
对于过程的模拟量信号，一般要进行采样、模 / 数转换、数字滤波、合理性检验、规格化、工程量变换、零偏修正、非线性处理、补偿运算等。对于数字信号则进行状态报警及输出方式处理。对于脉冲序列，需进行瞬时值变换及累积计算。
①合理性检验
②零偏修正
③规格化
④工程量变换
⑤非线性处理
⑥开方运算
⑦补偿运算
⑧脉冲序列的瞬时值变换及累计
(2)报警处理
集散控制系统具有完备的报警功能，使操作管理人员能得到及时、准确又简洁的报警信息，从而***了安全操作。DCS 的报警可选择各种报警类型、报警限值和报警优先级。
①报警类型
②报警限值
③报警优先级
● 报警优先级参数
● 报警链中断参数
● 报警选择参数
(3)控制运算
控制算法很多，不同的DCS其类型和数量亦有不同。常用的算法有常规 PID 、微分先行PID、积分分离、开关控制、时间比例式开关控制、信号选择、比率设定、时间程序设定、Smith 预估控制、多变量解耦控制、一阶滞后运算、超前-滞后运算及其他运算等。
(4) 控制回路组态
现场控制站中的回路组态功能类似于模拟仪表的信号配线和配管。由于现场控制站的输入、输出信号处理、报警检验和控制运算等功能是由软件实现的，这些软件构成了DCS内部的功能模块，或称作内部仪表。根据控制策略的需要，将一些功能模块通过软件连接起来，构成检测回路或控制回路，这就是回路组态。
(5)输出信号处理
输出信号处理功能有输出开路检验，输出上下限检验、输出变化率限幅、模拟输出、开关输出、脉冲宽度输出等功能
